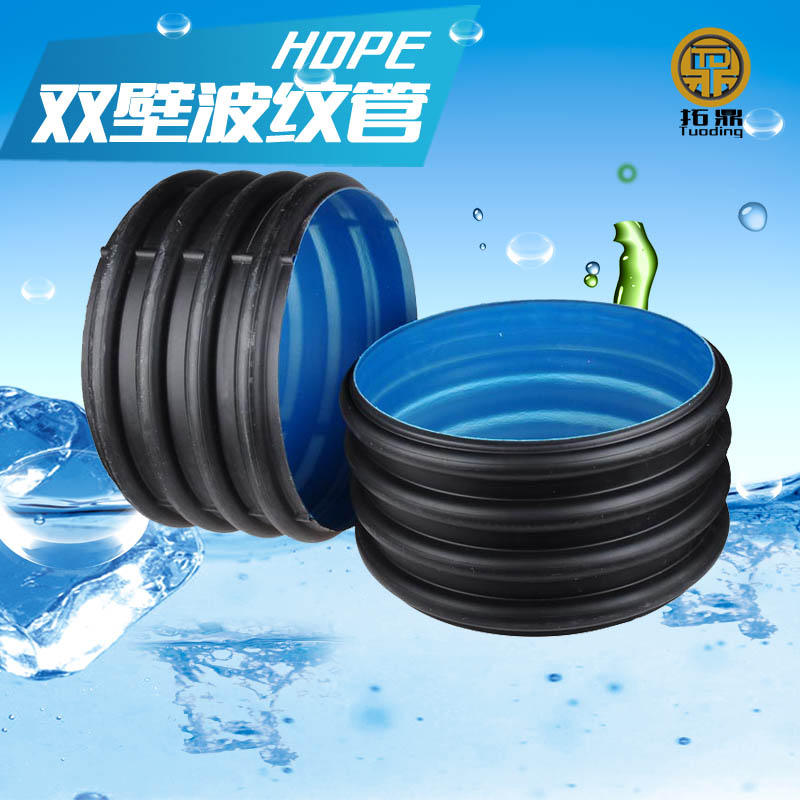

厦门HDPE双壁波纹管国标225SN4排污管
大口径双壁波纹管生产线有哪些技术
大口径双壁波纹管生产线是由双螺杆挤出机、双层挤出机头、成型机、成型模块、切割机和扩口机组成。技术性能为:
1、双层挤出机头
机头博采众长,采用国际先进技术,经三垒公司优化设计加工而成,机头主要材料为40Cr,调质氮化处理。加热总功率为39KW。机头由于在高压、高温状态下连续工作, 故对机头零件的材料性能要求很高。三垒公司的选材达到了高硬度、抗腐蚀、抗变形、耐用度高等要求, 同时机头满足了物料流动均匀、无流动阻力、压缩比分配合理的优化设计。为达到以上性能要求,机头零件材料全部选用优质结构钢材, 零件加工采用数控加工完成。火部分零件经多次热处理工序定型处理,并经热处理增加硬度。
2 、成型机
成型机采用闭合的成型模块链,开放式设计。采用特殊铝合金制成的成型模块上装有上下齿条,并由上下齿轮驱动,经特殊设计的导向轨道使得每对成型模块在成型通道中准确对位。成型模块采用铝合金通过一个快速拆除式胀力螺栓安装在输送基座上,这使更换生产规格时很方便。冷却方式则采用了外部冷却,成型模块在成型通道及在返回通道上移动时,冷却水不断地泵入模块中,使其具有良好的传热效果,以确保高挤出量。成型机速度可达0.5In ~4m/min,生产效率高。主电机采用直流调速电机,采用英国欧陆591数字直流调速器,牵引力大,调速平稳,速度调节范围广。本设备具有32作断电退回功能,采用美国进口充电装置,电池有免维护功能,此能量保证突然断电时32作台仍能退回,使模块与机头水套脱开。机架可以前后单动、联动。
3 行星切割机
是由导轨固定架、移动车架及回转总成、夹紧机构、吸屑机构等组成。切割锯采用液压进刀系统, 能够实现平稳、高速切割。夹紧机构分别固定在移动车架前后两端,每套夹紧机构由一个气缸和六个夹爪组成,在气缸作用下,六个夹爪同时夹紧管材,保证移动车架的移送速度与管材生产速度同步。六爪上带有为波纹管切割设计的特殊可调定位装置,以保证每次切割位置的精确性。设备上安有两组吸屑机构,一组安装在切割刀具吸屑罩上,一组安装在移动车架内腔底部的大料斗上。使管材切屑被吸掉,有效地防止了工作环境污染。能够实现管材自动在线切割。
4 全自动扩口机
该机型由气动、液动的工作头架和底座构成。
市政道路雨污水管线的设计
新建道路其道路两侧的地块大多还没开发,道路控制红线边很少有现状的建筑物,另外拟建道路下面也没有已建其它管线制约,所以雨污水管道位置设计不受其他因素干扰,只有按照满足管道的设计规范要求和收水功能、节约工程造价、给其它管线预留布置空间的 3 个原则设计即可。针对不同的路幅宽度,详述如下:
1.1
40m 以内(含 40m)的路幅宽度
根据《城市工程管线综合规划规范》GB50289-98 的要求,路幅宽度小于 50m 的,宜单侧布置雨污水管线,本案例均按单侧布管设计。
1.1.1 雨水管道位置
需要按机动车道宽度≥24m 和<24m 两种情况来进行分析。
第一,对于机动车道宽度≥24m 的,建议将雨水干管设计在机动车道下,且避开车辆轮迹线的位置。
按《室外排水设计规范》GB50014-2006 要求,雨水口连接管长度不宜超过 25m,雨水口埋设深度不宜大于 1m。如果放置在车行道以外位置,则雨水口连接管长度一般都会大于 25m 规范还规定,雨水口连接管坡度不得小于 1%,按照车行道下管顶覆土厚度不应小于0.7m的规范要求,则雨水口起端埋深为 1m,至终端埋深至少为1.25m,以减小雨水口埋深和连接管长度。这样设计既满足规范要求, 还能在机动车道以外给其它管线的埋设预留了足够的空间。排水设计时,需要对车行道上的检查井井圈进行加固设计,对于井盖座则选择带防噪消音功能的球铁重型井盖座。
第二,对于机动车道宽度<24m 的,需要按道路路幅分配情况而定,详述如下:
①人行道和非机动车道设计是人非一体,且机动车道和非机动车道之间有绿化带,建议雨水管放置在车行道以内,并避开车辆轮迹线的位置。
②人行道和非机动车道设计是人非一体,并且机动车道和非机动车道之间没有绿化带,建议按下面两种情况区别布置。
道路宽度≤24m,建议将雨水管道放置在距红线内边 1m 处。
道路宽度>24m 且≤40m,建议将雨水管道放置在靠近机动车道外边线约 2m 的非机动车道上。
以上两种布置位置,均在满足规范的情况下,避免了将雨水管道布置在车行道下的 3 个不利因素:
车行道上的检查井井圈是施工的薄弱环节,容易被车辆压塌瘪,虽然设计也有检查井井圈加固措施,但由于施工质量难于控制, 井圈周围路面损坏、塌瘪现象难于避免,且不易修复;
井盖座随着车轮的碾压,产生噪音污染较大;管道检修维护时,对道路交通影响较大。
③人行道和非机动车道设计不是浑然一体,建议将雨水管道设计在非机动车道以内,满足雨水口连接管长度≤25m 的位置,若不能满足满足雨水口连接管长度≤25m,则按①位置布置。
