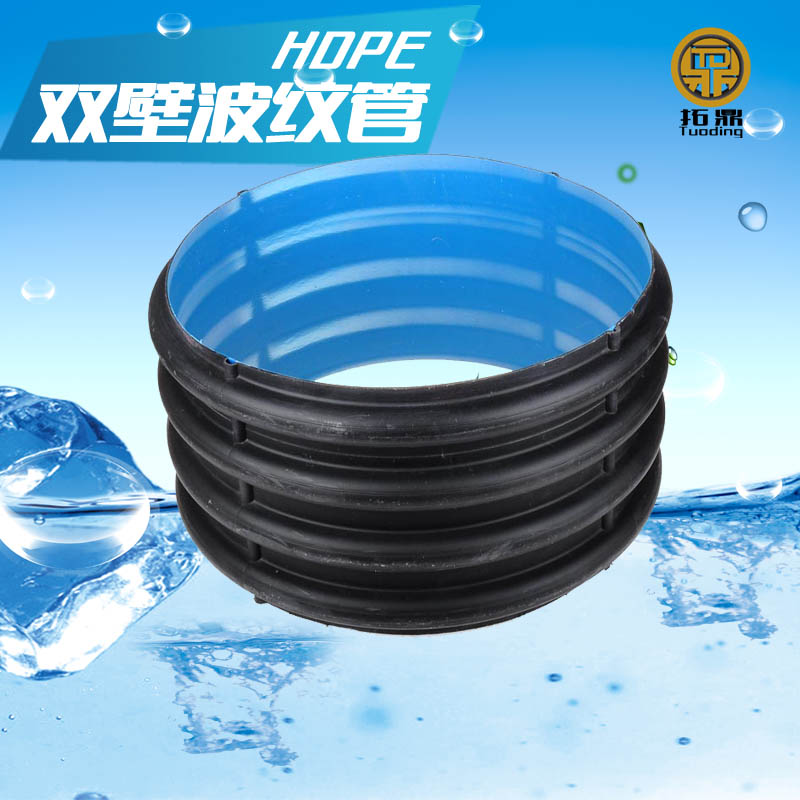

惠安HDPE双壁波纹管国标225SN4

　　污水管道位置

　　建议布置在雨水管道另一侧道路的红线内边 1m 处。

　　道路上污水干管的主要是收集道路两旁地块和相互交叉道路转输的污水。把污水干管设计在这位置，一则可以在干管所在一侧不再设计污水预备管也可以非常方便地收集干管所在一侧的地块的污水， 另一方面干管所在另一侧的污水则可以通过在间距120m~200m 处的检查井处向道路另一侧布置过路预留管井来收集，以满足污水管道的收水功能。假如污水管道设计在离红线内边较远的地方，则需要在道路的两侧都要预留污水管和检查井。虽然预埋管长度相差不多，但是按平均间距 120m 测算，每公里则至少要多做 8 座污水检查井，增加了工程造价。同时按检查井常规间距30m~40m 推算，布置管道一侧的地块的污水可以在间距 30m~40m 就近排入道路的污水干管，这对于路边建筑物来说，大大缩短了从建筑物到污水干管间的污水管道铺设距离，节约工程投资，也降低了某些用户为图方便，就近把污水排入雨水井的可能性。

　　污水管道一般管径都不大，除掉进污水处理厂的主干管，其管径一般不大于d800，其相应的检查井最大外径尺寸也小于 2m，所以将其布置在机动车道以外位置，其占用地下空间也很有限，对于其它管线的埋设影响很小。

　　图 1~4 为四种情况下，40m 以内(含 40m)的路幅的雨污水管线位置设计示意图。

　　1.2

　　40m~50m(不含 40m 和 50m)的路幅宽度

　　根据《城市工程管线综合规划规范》GB50289-98 的要求，路幅宽度小于 50m 的，宜单侧布置雨污水管线，本案例按单侧布管设计。

　　1.2.1 雨水管道位置

　　同 40m 以内(含 40m)的路幅宽度的雨水管道布置。

　　1.2.2污水管道位置

　　建议布置在距雨水管道所在一侧道路红线内边不超过 39m 的机动车道以外的位置。

　　如此设计，主要是由于污水预留管道长度的限制。根据《室外排水设计规范》GB50014-2006 要求d300 和d400 污水管道检查井的最大间距宜为 40m，再结合现实中管道清淤疏浚条件的限制，设计时最好把检查井间距控制在 40m 之内。收集两侧地块污水的预留管管径一般不大于d400，所以对于这种情况，不宜再放置在雨水管道另一侧道路的红线内边 1m 处，如果这样放置，则在污水干管检查井和道路另一侧红线外边预留的检查井间距将大于 40m，检修不易。故建议布置在距雨水管道所在一侧道路红线内边不超过 39m 的机动车道以外的位置，因为设计中一般预留管井都在红线外 1m 处，这样刚好不超过 40m。
