如何了解HDPE双壁波纹管抗压强度有多高
欲了解HDPE双壁波纹管抗压强度有多高,我们首先先了解一下他的构造及其他的优缺点,从而更容易理解下面的说法.
一、产品的结构:
HDPE双壁波纹管是目前市场上新的全塑增强缠绕波纹管,以高密度聚乙烯树脂为主要原材料,采用热态成型工艺制作,管材具有大的外表面积,形成管土共同抗压。承插熔接好,增强缝的拉伸强度。內覆PP的圆形加筋波纹管为骨架管的管材,由于聚丙烯本身的强度,有利于提高环刚度的稳定性。
管材规格:DN300mm—DN3000mm。
连接方式:承插式连接。

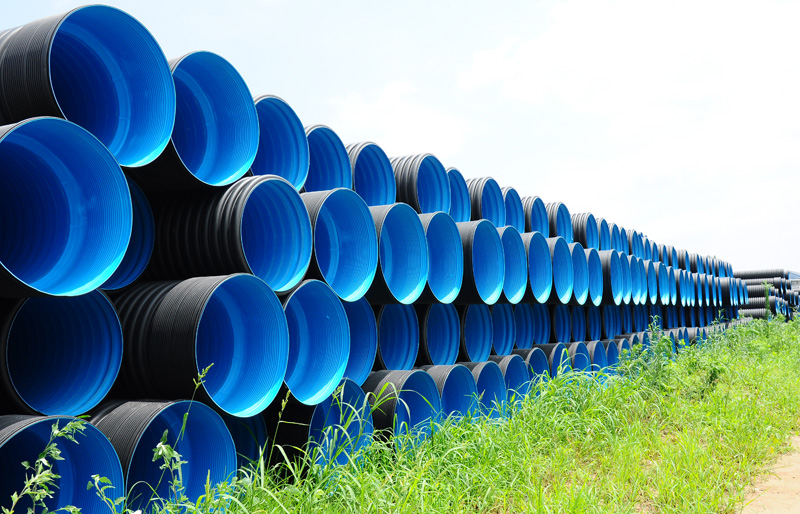

HDPE双壁波纹管展示
二、HDPE双壁波纹管优点:
①HDPE双壁波纹管具有较大的比表面积,扩大了与土壤的接触面,管材表面均匀受外力,填入管道波谷内的回填土和管道本身共同承受周边土壤的压力,形成管土共同作用,能够将外部荷载迅速而彻底地分解传递到整条管线中去,大限度地外部荷载对管线自身的冲击性影响;
②抗韧性破坏的能力:HDPE双壁波纹管中间有PP的圆形加筋波纹管为骨架管,而且是连续缠绕整条管线,能够极大提高波峰的结构稳定性、环刚度的稳定性和管材的抗蠕变性,韧性得到很大提高,具有优良的抗韧性破坏的能力,耐慢速裂纹增长性能显著提高;
③拉伸强度: HDPE双壁波纹管的外壁结构比中空壁管高30%—40%,因此HDPE双壁波纹管的PP的圆形加筋波纹管的粘接面较宽厚,大大增加了缝的拉伸强度,从而使得管材具有更优异的抗横向拉力;
④抗渗漏能力:HDPE双壁波纹管采用承插式电热熔连接,承口与插口是采用实壁钢塑管加工而成,其精密度很高,在承口预埋电热熔丝,当插口插入承口后、通过电流使得插口与承口的表面PE材料熔融在一起达到密封,整个熔接过程采用专用设备通过温度和时间控制来可靠实现,这样的连接方式不仅将渗漏的可能性从本质上,同时保证了接口的强度和提高了横向拉力强度。
该连接办法适用于管径Dn≥1200mm的塑钢缠绕管,HDPE塑钢缠绕管的应用范围:◎市政工程:用作埋地雨水,污水管,◎路途工程:用作铁路,高速公路的渗,排水管,◎工业:广泛用于工业范畴的排污水管,◎建筑工程:用作建筑物雨水管。
Φ280,Φ315,Φ355,Φ400,Φ450,Φ500,Φ560,Φ630,Φ710,Φ800,卫生性能好,无添加剂,没有污染饮用水的可能性,ISO定级聚材料为0级(低级),不生霉材料,与其他一些常用塑料材料相比。
由于双壁波纹管在福建不同地区地形使用,对管材的环刚度要求也不同,所以不同地形施工需要用不刚的环刚强度.如果地形特别复杂,双壁波纹管则要用高环刚度的.

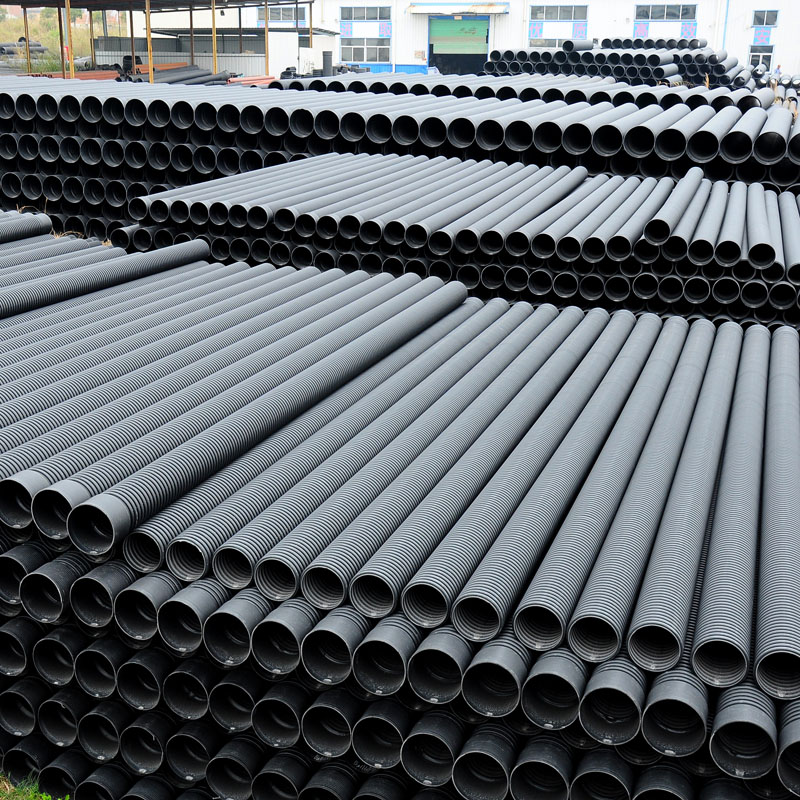

黑内壁双壁波纹管展示
性能特点
HDPE双壁波纹管具有优异的化学稳定性、耐老化及耐环境应力开裂的性能。由其为原材料生产出来的HDPE双壁波纹管属于柔性管。其要性能如下:
抗外压能力强
外壁呈环形波纹状结构,大大增强了管材的环刚度,从而增强了管道对土壤负荷的抵抗力,在这个性能方面,HDPE双壁波纹管与其他管材相比较具有的优势。
工程造价低
在等负荷的条件下,HDPE双壁波纹管只需要较薄的管壁就可以满足要求。因此,与同材质规格的实壁相管比,能节约一半左右的原材料,所以HDPE双壁波纹管造价也较低。这是该管材的又一个很突出的特点。
施工方便
由于HDPE双壁波纹管重量轻,搬运和连接都很方便,所以施工快捷、维护工作简单。在工期紧和施工条件差的情况下,其优势更加。
摩阻小流量大
采用HDPE为材料的HDPE双壁波纹管比相口径的其他管材可通过更大的流量。换言之,相同的流量要求下,可采用口径相对较小的HDPE双壁波纹管。
良好的耐低温,抗冲击性能:HDPE双壁波纹管的脆化温度是-70℃。一般低温条件下(-30℃以上)施工时不必采取特殊保护措施,冬季施工方便,而且,HDPE双壁波纹管有良好的抗冲击性。
化学稳定性佳:由于HDPE分子没有极性,所以化学稳定性极好。除少数的强氧化剂外,大多数化学介质对其不起破坏作用。一般使用环境的土壤、电力、酸碱因素都不会使该管道破坏,不滋生,不结垢,其流通面积不会随运行时间增加而减少。
使用寿长:在不受阳光紫外线条件下,HDPE的双壁波纹管的使用年限可达50年以上。
优异的耐磨性能:德国曾用试验证明,HDPE的耐磨性甚比钢管还要高几倍。
适当的挠曲度:一定长度的HDPE双壁波纹管轴向可略为挠曲,不受地面一定程度的不均匀沉降的影响,可以不用管件就直接铺在略为不直的沟槽内等等。

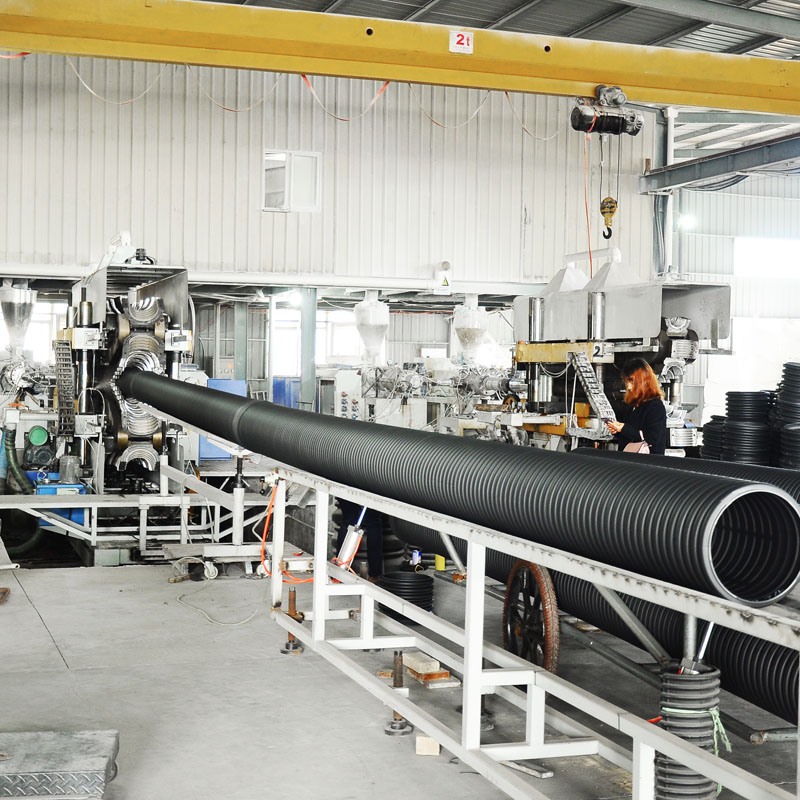

(私照)双壁波纹管生产流水线
双壁波纹管材
双壁波纹管材是以高密度聚乙烯为原料的一种新型轻质管材,具有重量轻、耐高压、韧性好、施工快寿长等特点,其优异的管壁结构设计,与其他结构的管材相比,成本大大。并且由于连接方便、可靠,在得到广泛应用。大量替代混凝土管和铸铁管。外观:黑色。执行GB/T 19472.1-2004《埋地用聚乙烯(PE)结构壁管道系统部分:聚乙烯双壁波纹管管材》。弹性密封符合HG/T 3091-2000的要求 [2] 。
双壁波纹管的结构特点
双壁波纹管是由高密度聚乙烯经同时挤出的波纹外壁和一层光滑内壁一次溶结挤压成型的。 双壁波纹管的特点也比较,主要有以下几点:
A.强度高,抗压、耐冲击性好;
B.抗沉降性能好,可适用于软土流沙地基;
C.连接方便,接头无渗漏;
D.内壁平滑,摩阻小,通水能力强;
E.耐腐蚀性、无污染。
F.质轻,便于搬运,施工方便,工程综合造价低。
三、双壁波纹管的特性:
1、结构独特,强度高,抗压耐冲击;内壁平滑,摩阻小、过流量大;连接方便,接头密封好,无渗漏;
2、重量轻、施工快捷,运营成本低,费用;
3、聚乙烯属于碳氢聚合物,分子无极性,耐酸碱腐蚀;埋地使用寿达五十年以上;原料为绿色环保材料,、不腐蚀、不结垢,可回收再利用;
4、适用温度范围宽,-60℃的环境中管道不破裂,输送介质的高温度为60℃;
5、有良好的快速裂纹传递抵抗能力,高应力抗开裂能力和低刮痕度;
6、高韧性管材,断裂的伸长率超过500%,对管基不均匀沉降的适应性强;土质良好的情况下无须基础。

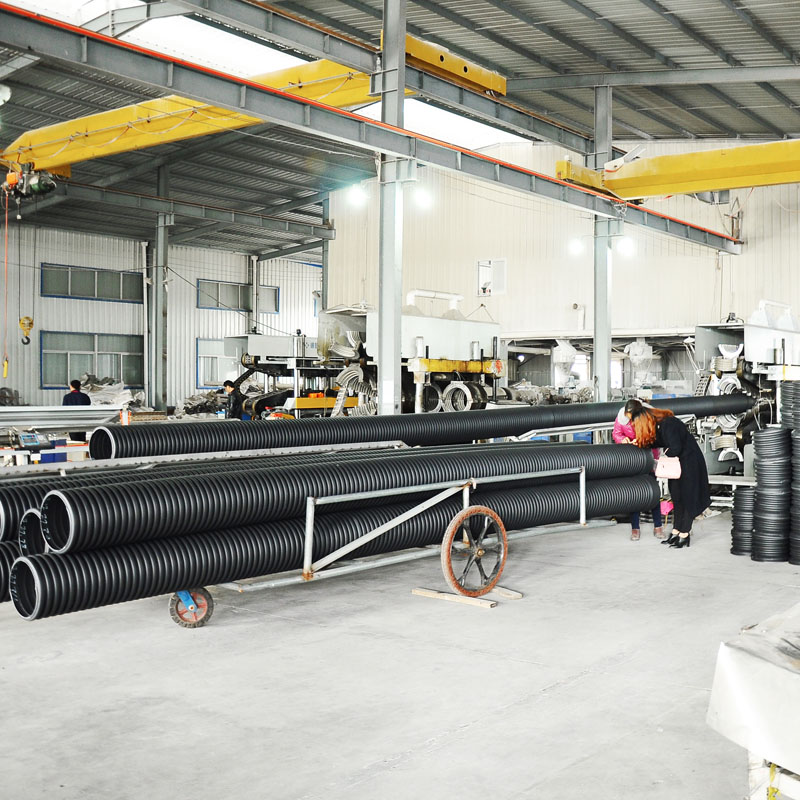

车间内罕见双壁波纹管生线照片
1、结构独特,强度高,抗压耐冲击。
2、内壁平滑,摩阻,过流量大。
3、连接方便,接头密封好,无渗漏。
4、重量轻、施工快捷,费用。
5、埋地使用寿达五十年以上。
6、聚乙烯属于碳氢聚合物,分子无极性,耐酸碱腐蚀。
7、原料为绿色环保材料,无,不腐蚀,不结垢,可回收再利用。
8、适用温度范围宽,-60℃的环境中管道不破裂,输送介质的温度为60℃。
9、综合工程造价与混凝土基本相当,运营成本低。
10、土质良好的情况下无须基础。
HDPE双壁波纹管S1型每平方米4千牛和每平方米8千牛是评定环刚度的一个数值,也是管材的一个等级划分。
波纹管:波纹管是指用可折叠皱纹片沿折叠伸缩方向连接成的管状弹性元件。波纹管在仪器仪表中应用广泛,主要用途是为开口端固定,密封端处于自由状态,并利用辅助的螺旋弹簧或簧片增加弹性。
工作时在内部压力的作用下沿管子长度方向伸长,使活动端产生与压力成一定关系的位移。活动端带动指针即可直接指示压力的大小。波纹管常常与位移传感器组合起来构成输出为电量的压力传感器,有时也用作隔离元件。
由于波纹管的伸展要求较大的容积变化,因此它的响应速度低于波登管。波纹管按构成材料可分为金属波纹管、非金属波纹管两种;按结构可分为单层和多层。
应用范围
市政工程、住宅小区地下埋设排水排污;高速公路预埋管道;农田水利灌溉输水、排涝;化工、矿山用于流体的输送等 。
所以不同的地形对波纹管的环刚度要求也不同,相反HDPE双壁波纹管环刚度越高使用的地形就越复杂.
本文章为拓鼎提供. 福建HDPE双壁波纹管:http://www.zztdgy.cn/xwzx/127.html
