HDPE双壁波纹管环刚度有哪些,抗压强度如何区分[多图]
　　一,HDPE双壁波纹管环刚度等级分类SN4/SN8/SN12.5

　　一种新型高密度聚乙烯缠绕结构HDPE双壁波纹管，包括承口、插口、缠绕管、螺旋肋管、电熔丝，所述承口外壁设置有螺旋肋管和缠绕管，所述缠绕管包覆螺旋肋管，所述电熔丝通过射钉固定在承口内壁。本实用新型采用电熔承插连接方式，能适应地质变化。本实用新型外壁设置有辅助支撑结构的螺旋肋管，具有很好的柔韧性，在有超重荷载路面下使用时，力量可以传递到土壤中，可保证通行，从而提高了公用设施抗震、减灾的能力。

　　HDPE双壁波纹管的规格很多，它按结构形式可分为：VW,PR,OP,SQ1,SQ2,SQ3.

　　按公称直径分为：DN200 DN300 DN400 DN500 DN600 DN700 DN800 DN900 DN1000 DN1200 DN1400 DN1500 DN1600 DN1800 DN2000 DN2200 DN2400 DN2500 DN2600 DN2800 DN3000 DN3500 DN4000

　　按施工条件要求级数分为： SN2,SN4,SN6.3,SN8,SN12.5,SN16,可按用户要求及工程条件设计，管顶以上覆土深度可达20M。

　　二,HDPE双壁波纹管优势：

　　1，原料符合环保要求，无污染的生产过程，是一种绿色环保产品。

　　2，绕组热成型钢板，高熔管焊缝质量。

　　3，良好的柔韧性，改善公共设施抗震，减灾能力。

　　4，系统配件，配有各种配套管件和人孔，管道可以组装成一个完整的系统。

　　5，循环性能优越的排水，管道内壁光滑，比摩擦，流速，流量较小。

　　6，防腐蚀，抗老化，使用寿长，良好的弹性管的耐磨性和韧性，化学稳定性好，各种酸，碱腐蚀的能力，确保50年以上的使用寿。

　　7，HDPE双壁波纹管重量轻：增强的结构和高密度聚乙烯管道壁缠绕结构的科学设计，采用相同的工程条件下，它的重量只有水泥管，钢管的一小部分，施工更方便。

　　8，采用socket连接的技术，优质的喷嘴连接，安装的运行速度，保证无渗漏电熔管件连接。

　　9，采用计算机设计和选择产品的结构和强度校核的，为用户提供块速，准确的工程解决方案，并选择优化的产品。

　　1、HDPE双壁波纹管管材直径的特点：

　　HDPE双壁波纹管的直径可以从300mm到4000mm，两相邻规格的管材直径可相差100mm。HDPE双壁波纹管的公称直径为管材的内径，因此在管材的环刚度或者壁厚变化时，管材的内径不变，从而保证水流量不受影响。

　　2、HDPE双壁波纹管管材结构的特点：

　　HDPE双壁波纹管的公称长度一般为6米，HDPE双壁波纹管管身分为三部分，部分为承口，第二部分为管材主体，第三部分为插口。这三部分都是在线一次性成型。每一部分的厚度都可以根据工程需求灵活生产,因而管材的整体强度高。

　　HDPE双壁波纹管的承口处为锥形内径，插口处为锥形外径，这种结构可以保证在采用电熔连接时，两根管子将会被牢牢的焊接在一起而没有的缝隙。

　　3、HDPE双壁波纹管管壁结构的特点：

　　HDPE双壁波纹管的水接触层的厚度可从2mm做到300mm，因而HDPE双壁波纹管可以做为排污排水或者供水管。考虑到管材的可靠性及施工，建议水平层的壁厚小为4mm.

　　HDPE双壁波纹管的承重层可根据工程要求采用多种管壁结构来增强环刚度。这些管壁结构在增加环刚度的同时减轻了管材的重量，节省了材料。管材的环刚可以从2KN/M2到32KN/M2。

　　4、HDPE双壁波纹管管壁结构名方式分析

　　1)结构PR

　　HDPE双壁波纹管PR结构内壁光滑，外壁呈波纹状，环刚度高，重量低，这种结构主要用于生产排水，排污管等。

　　污水管PR结构的PP支撑管规格：21，25，30，34，42， 54， 65， 75， 80， 90， 110mm。

　　2)结构OP

　　雨水管OP结构内壁光滑，外壁呈波纹状，环刚度高，重量低，这种结构主要用于生产大口径排水，排污管等。

　  下水道管OP结构的PP支撑管规格：54， 65， 75， 80 mm。

　　3)结构SQ

　　HDPE双壁波纹管SQ结构内外壁光滑，由一层或者多层PP管支撑，环刚度高，这种结构主要用于生产大口径，高环刚度的排水，排污管，管件，储罐，检查井等。

　　排污管SQ结构的PP支撑管规格：34，42，54， 65， 75， 80 mm。

　　4)结构SP

　　当上面所有结构的管材不能满足工程要求时，可以根据需求来灵活的组合管壁结构，从而生产出符合要求的管材，HDPE双壁波纹管SP结构内外壁光滑，由一层或者多层PP管支撑，环刚度高，这种结构主要用于生产大口径，高环刚度的排水，排污管，管件，储罐，检查井等。

　　HDPE双壁波纹管SP结构的PP支撑管规格：34，42，54， 65， 75， 80 mm。

　　5)结构VW

　　HDPE双壁波纹管VW结构内外壁光滑,可用于承受内压的管材

　　6)结构ST

　　HDPE双壁波纹管ST结构内外壁光滑,管材壁厚由上到下逐渐加厚，主要是用于立式储罐。

　　总结：

　　HDPE双壁波纹管是一种内外壁呈螺旋状的高强度的管材，这种管材因为结构强度高大量的应用在市政以及小区的排水工程上，HDPE双壁波纹管是城市建设中不可缺少的一种管材，在每个城市中都在大量的应用。

　　HDPE双壁波纹管的螺旋状的外壁是高密度的聚乙烯结构，在热态的条件下用高密度聚乙烯树脂为主要原料，这种材质在凝固后会产生很高的结构强度，因为HDPE双壁波纹管的外壁是螺旋状的增加了管壁的支撑力也是对于管壁的结构强度增加了很多，在重力压管径不会产生变形，或者只有轻微的变形，HDPE双壁波纹管的内壁光滑，主要是在排水的时候比较顺畅，不会有其他物品挂在内壁影响排水，这就是HDPE双壁波纹管管材结构的主要特点。

　　　　四、HDPE双壁波纹管的优势

　　1、原料符合环保要求，无污染的生产过程，是一种绿色环保产品。

　　2、绕组热成型钢板，高熔管焊缝质量。

　　3、良好的柔韧性，改善公共设施抗震，减灾能力。

　　4、系统配件，配有各种配套管件和人孔，管道可以组装成一个完整的系统。

　　5、循环性能优越的排水，管道内壁光滑，比摩擦，流速，流量较小。

　　6、防腐蚀，抗老化，使用寿长，良好的弹性管的耐磨性和韧性，化学稳定性好，各种酸，碱腐蚀的能力，确保50年以上的使用寿。

　　7、HDPE双壁波纹管重量轻：增强的结构和高密度聚乙烯管道壁缠绕结构的科学设计，采用相同的工程条件下，它的重量只有水泥管，钢管的一小部分，施工更方便。

　　8、采用socket连接的技术，优质的喷嘴连接，安装的运行速度，保证无渗漏电熔管件连接。

　　9、采用计算机设计和选择产品的结构和强度校核的，为用户提供快速，准确的工程解决方案，并选择优化的产品。

　　10、结构壁缠绕管因其管壁结构灵活，因而可适应于各种应用工程。

　　五、HDPE双壁波纹管管材的优点

　　由于管材环刚度高，轴向柔性好，当发生土壤不均匀沉降、地下水浮升、地面局部载荷过大或地震等突发性载荷及灾害时，管材可通过弹性变形来化解由此产生的应力，避免管材连接处因承受过大的应力及变形而泄露或破坏。

　　1、优异的物理性能。高密度聚乙烯有很好的刚性、强度，也有很好的柔性、耐蠕变性，而且较高密度聚乙烯更有热熔连接性能优良的特点，有利于塑料管的安装。

　　2、耐腐蚀，使用寿长，在我国沿海地区，地下水位偏高，土地湿度大，而PE管可耐多种化学介质的侵蚀，不需防腐处理。此外，它也不会促进藻类、或生长，使用寿达100年。

　　3. 热态缠绕成型熔缝质量高，从挤塑机口模挤出的处于熔融状态的平料带和包覆料带，按预定的位置均匀的缠绕在加热的滚筒模具上，保证了结构壁管熔接缝质量,管材采用风冷却，材料冷却均匀。特别是结构设计中平料带的熔接缝被料带包覆支撑管所覆盖，提高了制品整体的抗外压能力。管材的水平层与加强结构层在熔融状态下熔接，熔缝质量高，没有内应力，管材的整体强度高。

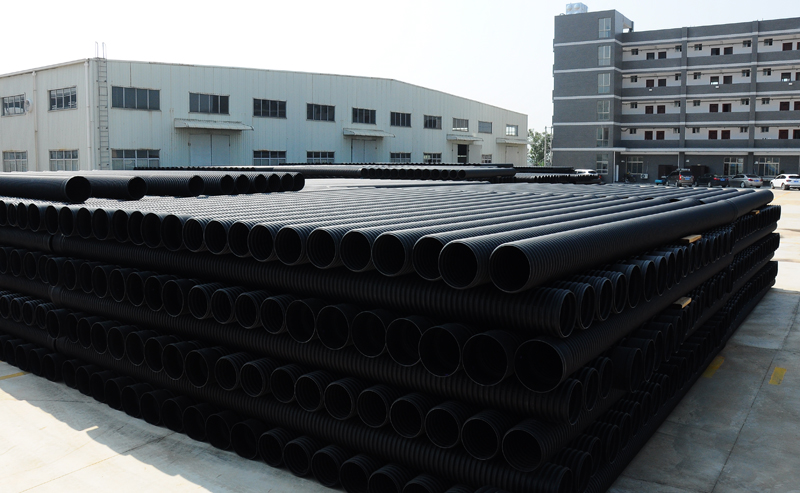

　　HDPE双壁波纹管 热态缠绕成型熔缝质量高

　　4、环柔性

　　塑料管属于柔性管，在受外压负荷时，柔性管和刚性管的承受负载的机理是不同的。柔性管在受压破坏之前，可以有较大的变形，而刚性管在受外压破坏之前不可能有较大变形。当刚性管受外压时，负载经过管材壁传递到底部的管床上，在管材壁内产生弯矩，随着管材直径，管壁的弯矩和应力急剧，所以大直径的混凝土排水管常常需加钢筋:而柔性管在受压破坏前先变形— 横向外扩，管材周围的回填土壤可以起到阻止柔性管变形和外扩的作用，外压负载就被传递和分摊到周围的回填土中去了。所以，在同样外压负载下柔性管管壁内的应力较小，它和周围的回填土共同承受负载，管土共同作用。因此，塑料埋地排水管不需和刚性混凝土管一样的强度和刚度，在合理的刚度下，是可以达到使用要求的，这一点已被欧洲发达的应用实践所证实阴。

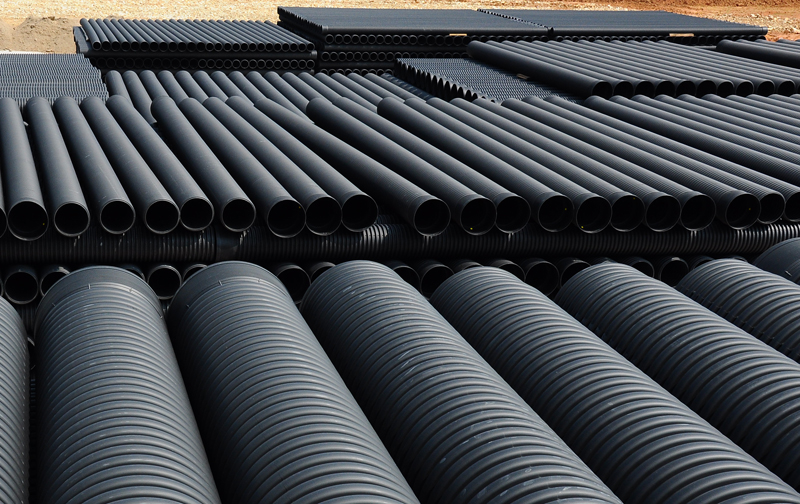

　　HDPE排污管环柔性好

　　5、韧性、挠性好。

　　PE管是一种高韧性管材、其断裂伸长率超过500%，对管基础不均匀沉降和错位的适应能力强，抗震性好，因此，适宜于有地震危险地区，各地的实践证明PE管是耐震性好的管道。有报道说1995年日本的户地震中，PE管和供水管是没有被破坏的管道。另外，PE管的挠性是PE管可以盘卷(尤其是管径小的PE管)，减少了大量连接管件。PE管的走向容易按照施工方法的要求进行改变。在施工时，可在管子允许的弯曲半径内绕过障碍，施工难度。

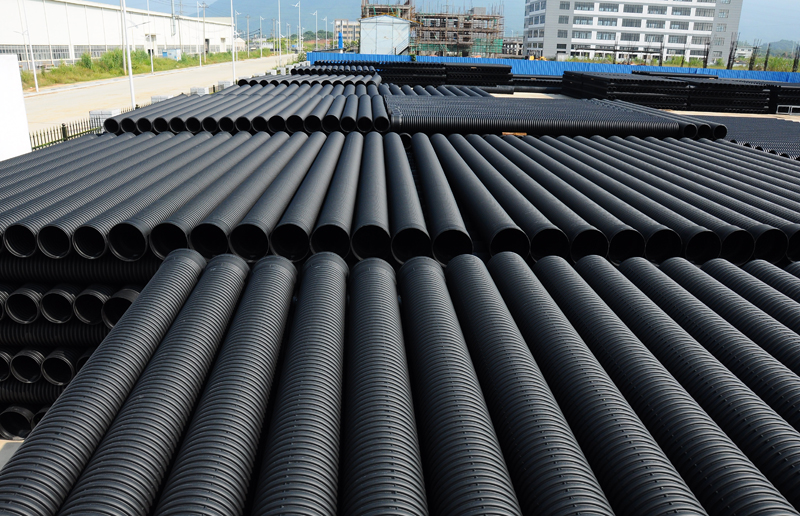

　　HDPE雨水管韧性、挠性好

　　6、流通能力大，经济上合算。PE管内壁光滑，不结垢。PE管内表面当量粗糙比值是钢管的1/20，相同管径、相同长度、相同压力下的PE管其流通能力要比钢管大30%左右，因此经济优势。与金属管道相比，PE管道可减少工程投资三分之一左右(直径200毫米以上大管成本略高些)，可盘卷的小口径管材，可进一步工程造价。水利性能好，内部光滑，磨擦阻力小，排水速度快。

　　流通能力大

　　7、安装性能优异，管道连接采用在承口预埋电熔丝同材质承插电熔连接技术，连接质量高。可做到无泄露，保证了管道系统寿的相同性和运行的性。同时，由于该产品在同等应用条件下比其它管材重量轻，便于运输，施工方便快捷，可施工费用，在应用范围，不需混凝土垫层和混凝土管基沟槽合格后即可直接敷管，基本上做到边开挖、边下管、边回填，简化了施工程序，缩短了工期。在工程验收时，采用闭气检验代替闭水试验，既加快了验收速度，又节闭水试验中繁杂的工作和大量的试验费用。

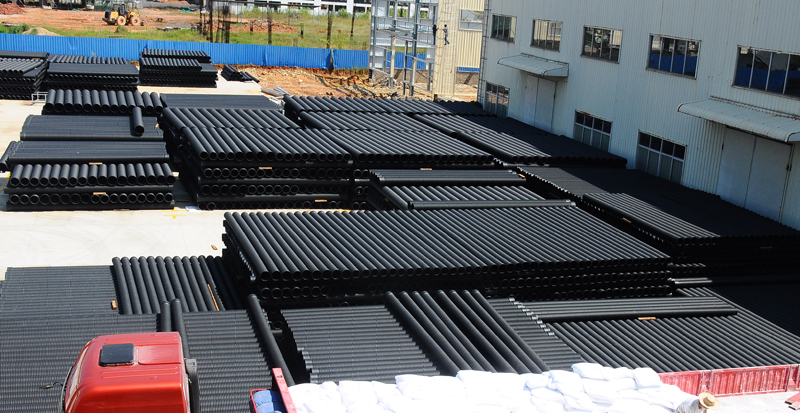

　　HDPE雨水管安装性能优异

　　8、密封性好。PE管本身采用熔接连接(热熔或电熔)，本质上保证了接口材质，结构与管体本身的同一性，实现了接头与管材的一体化。其接口的抗拉强度与爆破强度均高于管材本体，可有效抵抗内压力产生的环向应力轴向应力。因此，与橡胶圈类接应或其他机械接头相比，不存在接应扭曲造成的泄露危险，密封性能良好。

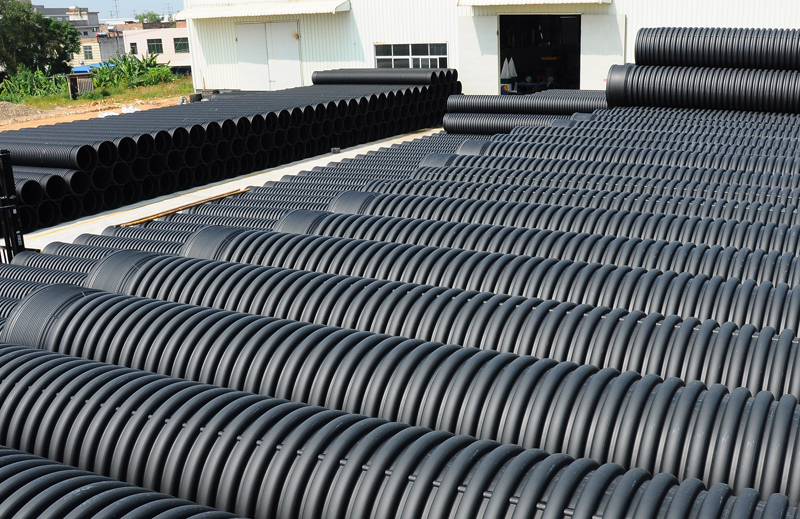

　　HDPE排污管密封性好

　　9、抗应力开裂性好：PE管具有低的缺口性，高抗剪切强度的段异的抗痕能力，耐环境应力性突出;抗地震扰动性能好：不会在接头处形成应力集中，产品抗震设防烈度达9度;

　　10、低温抗冲击性好：PE管的低温脆化温度极低，可在-60摄氏度温度范围内使用。而在我国北方地区，在冬季野外铺设的聚乙烯埋地给水时，总结出一条经验是在零度以下就不适宜铺设施工，因为这时聚乙烯管容易脆裂。

　　卡拉管低温抗冲击性好

　　11、耐磨性好。聚乙烯管与钢管的耐磨性对比实验表明：它的耐磨性是钢管的4倍。

　　12、具有良好的抵抗222刮痕能力。研究证明，PE等级的PE管有较好的抵抗SCG的能力和耐刮痕能力。PE100级管材则具有更加出色的抗刮痕能力。

　　13、良好的抵抗快速裂纹传递能力。开裂是指管道发生开裂时，裂纹以很快的速度传递，瞬间就可能使管道破坏，后果不堪设想。实践表明，在塑料管道中的PE管抵抗裂纹传递能力比其他管道要强。

　　14、缠绕管材料，高密度聚乙烯和聚炳烯可回收利用。

　　15、施工成本低：重量轻，连接方便，能节省所需的工作时间和工程费用;

　　16、不污染环境：性可再生利用原材料，不会污染环境;零渗漏能防止二次污染;

　　17、规格齐全：生产DN300-DN3000系列全套产品并实现全塑化管道系统;

　　18、德国成熟技术，现标准规范配套齐全
所以,HDPE双壁波纹管环刚度等级分类SN4/SN8/SN12.5等,如果需要特殊的环刚度需另外定制协商.
